Walter Chełstowski

Prosto

 Wiatr kręci wiatrakiem ( nie będę tłumaczył, bo wiem dlaczego ten wiatrak wygląda inaczej niż te. które produkują prąd i mają tylko trzy śmigła). Ten wiatrak ma korbowód ( tak jak w silniku spalinowym) i nim kręci. Na tym korbowodzie jest ( i porusza się się góra-dół) długie "coś" co w ziemi ( a ma jeszcze zawory) to jak idzie do góry to wysysa wodę i pompuje do góry a jak idzie w dół to ma zamknięte zawory i woda z powrotem nie spada w dół. I tak w kółko ( jak wieje wiatr) a tuż przy ziemi z tego otworu wylewa się wypompowywana z pod ziemi woda. Generalnie do podlewania albo do zbiornika. Tak w skrócie.

*

Jarosław Tomczyk

Wiatrak poprzez wał napędowy porusza pompę. Dwie przekładnie stożkowe i hula.

*

Pawel Pach

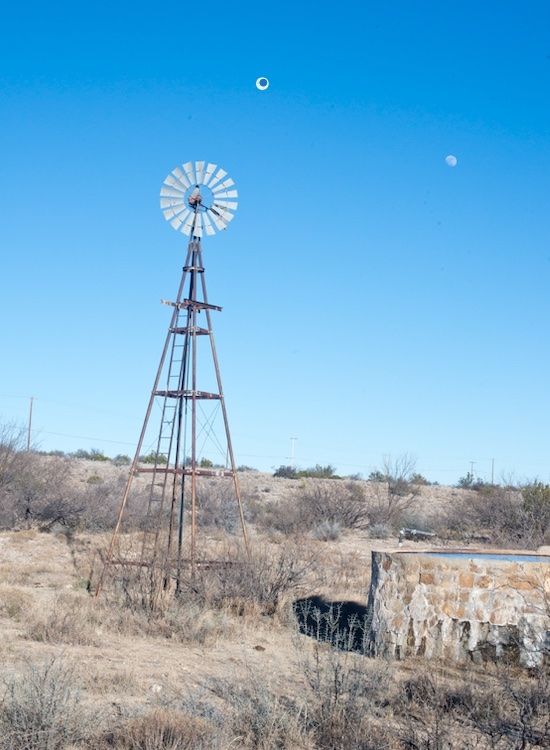

Windmill pump, farm windmill

*

Mir Medytator

U nas takie wiatraki pompujące wodę były na stacjach kolei wąskotorowej - zdjęcia nie udało mi się odnaleźć

- Czołem

*

Piotr Siennicki

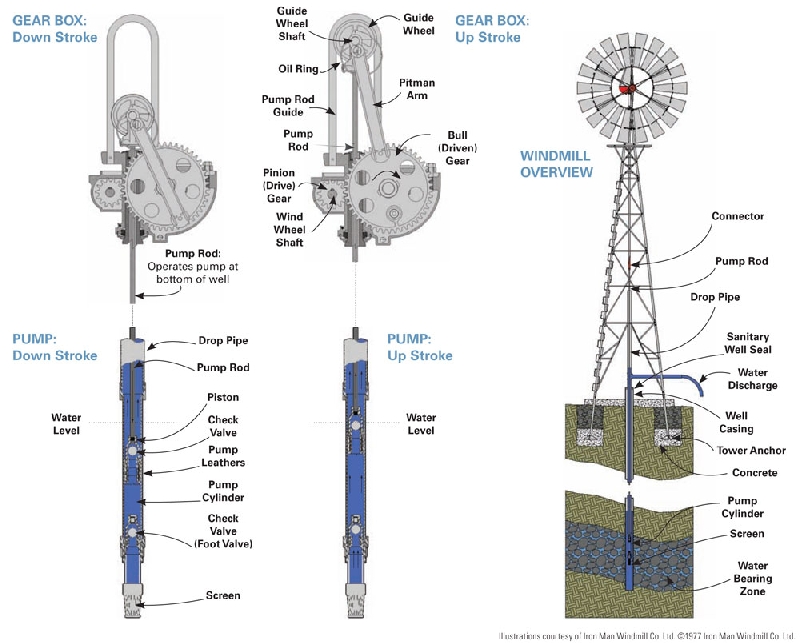

W wiatraku jest (najczęściej) przekładnia redukcyjna (zwalniająca obroty x razy i tyle samo zwiększając moment obrotowy), a za nią współpracujące pod kątem prostym dwa koła zębate, "skręcające" obrotową oś śmigła o kąt prosty, w dół. Dlatego ten wał, przenoszący moc ze śmigła do ssąco-tłoczącej pompy klapowej (umieszczonej w studni pod wiatrakiem) może spokojnie obracać się wewnątrz wieży.

Woda zbiera się w studni - tak jest prościej

Bez studni trudniej o wodę po prostu.

Na dnie studni jest pompa klapowa z klapami (zaworami) ze skóry kiedyś, dziś z jakiegoś badziewia.

Ruch obrotowy wału wewnątrz wieży skręcany jest ponownie o 90 stopni i - przy pomocy wykorbienia (maszyny proste > korba) i korbowodu jest zamieniany na posuwisto-zwrotny ruch góra-dół tłoka pompy.

Tłok pracuje w cylindrze - stanowią razem naczynie o zmieniającej się cyklicznie objętości.

W tym naczyniu są dwa otwory zamykane jednostronnym zaworkiem-klapką, stąd nazwa urządzenia.

Dolny zawór otwiera się tylko podczas ruchu w dół, kiedy zespół tłok-cylinder zwiększa objętość, a górny zawór otwiera się przy ruchu tłoka w górę.

W ten sposób tłok zasysa wodę z dołu (ze studni), a tłoczy ją w górę (do rurociągu).

Ruch tłoka jest wymuszony naciskiem i pociągiem korbowodu, więc pompa musi działać, o ile wieje wiater

Taka pompa może podnieść wodę o kilka metrów. Działa powoli i niezbyt szaleńczo wydajnie, ale jeśli wieje przez cały dzień...

Proste, co nie?

Cieszę się, że mogłem pomóc.

*

Piotr Siennicki

Walter Chełstowski Wiatrak do prądu ma ogromne rozmiary, a dzięki temu ogromną moc, które umożliwiła dopiero nowoczesna technologia i konstrukcja - dlatego łopaty śmigła zbudowane są z laminatu, jak skrzydła szybowca - i bardzo do nich kształtem podobne, posiadają profil laminarny, gładkie powierzchnie i specjalnie wyprofilowane krawędzie spływu, żeby zmniejszyć hałas. Tak zdecydowały wyniki badań aerodynamicznych - taki kształt jest najbardziej efektywny i stawia najmniejsze opory przy największej wytwarzanej sile ?nośnej?.

Kowalscy konstruktorzy wiatraków pompujących wodę w Holandii, albo na arizońskiej prerii jeszcze nie znali tych opracowań

A poza tym - wiatraczki studzienne są znacznie mniejsze i mogły - bo musiały - być zbudowane z prostych materiałów: żelastwa i drewnostwa. Więc i kształty mają bardziej tradycyjne?

*

Bardzo Panom dziękuję :)
